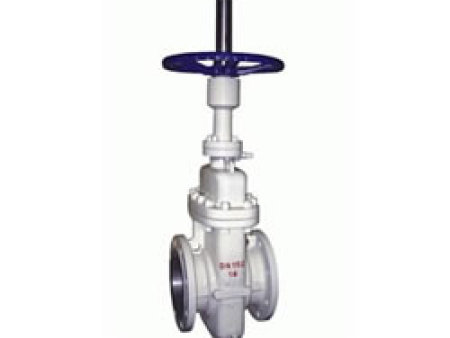

Z43WF 手动平板闸阀

Z43WF 手动平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。
价格: 价格面议
更多信息
分享:
关键词: 手动平板闸阀

产品介绍

一、Z43WF手动平板闸阀--概述



Z43WF 手动平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。适用于天然气开采和净化的长输管线。



二、Z43WF手动平板闸阀--特点



1.阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管–铝青铜轭架套管配置针形止推轴承,
减少操作扭矩。
(2) 阀杆–螺纹长度直到托架;销钉和点焊;具有稳定性。
(3) 压力密封–结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现好的阀帽密封。
(4) 阀座环–焊接阀座环垂直于流动通道,易于维护。
(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置操作机构。
(6) 轭架–完全装配式轭架通过抗震测试,易于维护和安装执行机构。
(7) 压盖–两件式,自调节压盖,避免被弹出。
(8) 整体后座–硬面,使用寿命长。
(9) 阀瓣–弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
(10) 整体止动–整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。



三、Z43WF手动平板闸阀--执行标准




设计规范结构长度连接法兰试验与检验压力-温度产品标识
JB/T5298JB/T5298JB/79JB/T5298GB9131GB/T12220
API6DAPI6DANSI-16.5API6DANSI B16.34MSS SP-25




四、Z43WF手动平板闸阀--性能规范




设计等级常温下试验压力(MPa)适用温度℃适用介质
壳体左密封左密封低压密封“G”型“D”型普通型“抗硫”型“基本”型
公称压力PN(MPa)1.62.41.761.760.6-29~50-45~21-2~121H2S和CO2总含量大于500mg/m2的介质石油天然气、水等
2.53.752.752.750.6
4.06.04.44.40.6
6.49.67.047.040.6
磅级Lb1503.02.22.20.6
3007.75.65.60.6




五、Z43WF手动平板闸阀--主要零部件材料




阀门/阀盖WCBWC6A352-LCBA351-CF8M
闸板2Cr13+ENP20CrMoV+STLANSO410+ENPANSI316+ENP
阀杆2Cr132Cr13A182-A6aA182-A316S
阀座25+PTFE20CrMoV+STLA105+PTFEA182-F316+PTFE
填料NBR/FPM柔性石墨/Flexible Graphite聚四氟乙烯/PTFE+FPM
垫片-
螺栓3535CrMoA193-B7MA193-B8
适用介质水、油口、蒸汽蒸汽、油品丙烷、乙烯硝酸类




六、主要外形和连接尺寸PN1.6MPa-2.5MPa




1.6MPaDNLDD1D2DofbHH1n-Φd
凸面法法
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C
50178160125100250316584804-Φ18
65190180145120250318634954-Φ18
802031951601352503206881008-Φ18
1002292151811553003208631148-Φ18
1252542452101853503229401328-Φ18
15026728024021035032410301508-Φ23
200292335295265350326127716812-Φ23
250330405355320400330149120312-Φ25
300356460410375450430170123712-Φ25
350381520470435500434187526516-Φ30
400406580525485305436218030016-Φ30
450432640585545305440244032520-Φ34
500457705650608305444286036020-Φ41
600508840770718305548345042520-Φ41
700610910840788305550396046024-Φ41
8006601020950898305552455051224-Φ41
90071111201050998250554525056528-Φ48
1000811125011701110250556587063028-Φ18
2.5MPa50178160125100250320584804-Φ18
凸面法法
RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25
65190180145120300322634958-Φ18
80203195160135350322,3881008-Φ18
1002292301901603503248631148-Φ23
125254270220188,3503289401328-Φ25
15026730025021840033010301508-Φ25
200292360310278450334127716812-Φ25
250330425370332500336149120312-Φ30
300356485430390305440170123716-Φ30
350381550490448305444187526516-Φ34
400406610550505305448218030016-Φ34
450432660600555305450244032520-Φ34
500457730660610305452286036020-Φ41
600508840770718305556345042520-Φ41
700610955875815305560396046024-Φ48
8006601070990930305564455051224-Φ48
900711118010901025-566525059528-Φ54
1000811130512101140-568587066028-Φ48




七、PN4.0MPa-10.0MPa




4.0MPaDNLDD1D2YDoff2bHH1n-Φd
凹凸法法
MFM
(K)Z43WF-40
(K)Z543WF-40
(K)Z643WF-40
(K)Z943WF-40
50250160125100882503420584804-Φ18
652801801451201102503422634958-Φ18
8031019516013512125034226791028-Φ18
10035023019016015030034.5248631158-Φ23
12540027022018817635034.5289401338-Φ25
15045030025021820435034.53010401528-Φ25
20055037532028226035034.538128218812-Φ30
25065044538534531340034.542149522312-Φ34
30075041545040836445044.546170125016-Φ34
3508504705104654225004552188028016-Φ34
4009506555855354743054558220031020-Φ41
45010506806105605243054560248033520-Φ41
50011507556706125763054562289038020-Φ48
60013508907957306783055662248045020-Φ54
70014509959008357683055668398550024-Φ54
8001650113510309608763055676475057024-Φ58
6.4MPa50250175135105882503426584904-Φ23
凹凸法法
MFM
(K)Z43WF-64
(K)Z543WF-64
(K)Z643WF-64
(K)Z943WF-64
6528020016013011025034286341058-Φ23
8031021017014012125034306791108-Φ23
10035025020016815030034.5327631308-Φ25
12540029520217635034.5369701508-Φ30-
15045034028024020435034.53810381758-Φ34
20050040534530026035034.544128221012-Φ34
25065047040035231340034.548149524012-Φ41
30075053046041236445044.554196527016-Φ41
3508505955254754225004560218530016-Φ41
4009506705855254743054566257333516-Φ48
45010507156305705243054568280036020-Φ48
50011508007056405763054570328040520-Φ54
6001350930820750678305567638047020-Φ58
10.0MPa502501951451128825034285901004-Φ25
凹凸法法
MFM
(K)Z43WF-100
(K)Z543WF-100
(K)Z643WF-100
(K)Z943WF-100
6528022017013811025034326401158-Φ25
8031023018014812125034346801208-Φ25
10035026521017215030034.5388701358-Φ30
12540031025021017635034.5429801558-Φ34
15045035029025020435034.546110018012-Φ34
20055043036031226035034.5454131522012-Φ41
25065050043038231340034.560160525512-Φ41
3007558550044236445044.570192529516-Φ48
3508506655604084225004576228033516-Φ54
4009507156205584743054580258036016-Φ54
