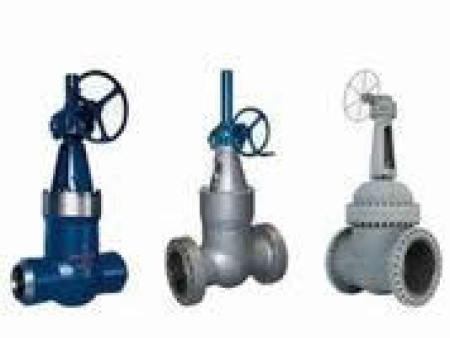

Z541H/Z540Y 伞齿轮法兰闸阀
| 价格： | 价格面议 |
|---|---|
| 更多信息 | |
| 分享： |
|
产品介绍
一、Z541H/Z540Y伞齿轮法兰闸阀概述：
伞齿轮闸阀Z541H-16C是常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量，闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。伞齿轮闸阀适用于石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
二、Z541H/Z540Y伞齿轮法兰闸阀设计制造标准：
设计制造：GB/T12234-89
结构长度：GB/T12221-89
法兰连接尺寸：JB/T79-94
阀门检查和试验：GB/T13927-92
三、Z541H/Z540Y~PN160 伞齿轮闸阀主要性能参数：
型号 PN 工作压力/MPa 适用温度/℃ 适用介质 Z540H-16C-160 16~160 1.6~16.0 ≤425 水、蒸汽、油品 Z540Y-16C-160 16~160 1.6~16.0 Z540Y-16I-160 16~160 1.6~16.0 ≤550 蒸汽、油品 Z540W16P-40P 16~40 1.6~4.0 ≤150 弱腐蚀性介质 Z540Y-16P-160P 16~160 1.6~16.0 Z540W-16R-40R 16~40 1.6~4.0 ≤150 腐蚀性介质 Z540Y-16R-160R 16~160 1.6~16.0
Z540Y-16PⅠ~40PⅠ 16~40 1.6~4.0 ≤650 热烟气等 Z540Y-16PⅡ~0PⅡ 16~40 16~4.0
四、Z541H/Z540Y~PN160 伞齿轮闸阀零部件材料：型号 材料 阀体、阀盖、闸板 阀杆 密封面 填料 Z540H-16C~160 碳素钢 碳素钢 堆焊铁基合金 石棉石墨或柔性石墨 Z540Y-16C~160 堆焊硬质合金 Z540Y-16I~160I 铬钼合金钢 铬钼合金钢 堆焊硬质合金 柔性石墨 Z540W-16P~160P 铬镍钛不锈钢 铬镍钛不锈钢 本体材料 聚四氟乙烯 Z540Y-16P~160P 堆焊硬质合金 柔性石墨 Z540W-16R~160R 铬镍钼钛不锈钢 铬镍钼钛不锈钢 本体材料 聚四氟乙烯 Z540Y-16R~160R 堆焊硬质合金 Z540Y-16PⅠ~40PⅠ 铬镍钛不锈钢 铬镍钛不锈钢 堆焊硬质合金 柔性石墨 Z540Y-16PⅡ~40PⅡ
五、Z541H/Z540Y型 PN16 伞齿轮闸阀主要外形及结构尺寸（mm）DN L H D0 重量/kg DN L H D0 重量/kg 300 500 1310 640 504 600 800 2410 640 2140 350 550 1468 640 674 700 900 2600 640 3275 400 600 1780 640 950 800 100 2860 720 3920 450 650 1880 640 1300 900 1100 3170 720 4435 500 700 2110 640 1530 — — — — —
六、Z541H/Z540Y PN25 伞齿轮闸阀主要外形及结构尺寸（mm）DN L H D0 重量/kg DN L H D0 重量/kg 300 500 1310 640 504 600 800 2410 640 2150 350 550 1468 640 680 700 900 2600 640 3290 400 600 1780 640 960 800 1000 2860 720 3940 450 650 1880 640 1310 900 1100 3170 720 4450 500 700 2110 640 1540 — — — — —
七、Z541H/Z540Y 型 PN40 伞齿轮闸阀主要外形及结构尺寸（mm）DN L H D0 重量/kg DN L H D0 重量/kg 300 750 1500 640 630 450 1052 2320 640 1720 350 850 1960 640 985 500 1150 2450 640 2040 400 950 2170 640 1430 600 1350 2940 640 3050
八、Z541H/Z540Y 型 PN63 伞齿轮闸阀主要外形及结构尺寸（mm）DN L H D0 重量/kg DN L H D0 重量/kg 200 550 1420 550 430 350 850 2060 640 840 250 650 1580 640 530 400 950 2270 640 1410 300 750 1770 640 590 — — — — —
九、Z541H/Z540Y 型 PN100 伞齿轮闸阀主要外形及结构尺寸（mm）DN L H D0 重量/kg DN L H D0 重量/kg 200 550 1490 550 730 350 850 2180 640 1700 250 650 1720 640 900 400 950 2390 640 2500 300 750 4890 640 1200 — — — — —
十、Z541H/Z540Y型 PN160 伞齿轮闸阀主要外形及结构尺寸（mm）DN L H D0 重量/kg DN L H D0 重量/kg 150 600 1250 550 492 200 750 1520 550 780 十一、Z541H/Z540Y伞齿轮闸阀主要特点及用途：
1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
