Z11H/Z11Y 承插式锻钢闸阀

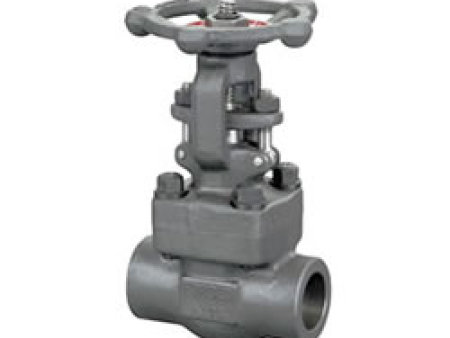

Z11H、Z11Y 型 PN25~PN160承插式锻钢闸阀：手动、内螺纹连接、明杆楔式单闸板，Z11H 阀座密封面材料为 Cr13 系不锈钢、Z11Y 阀座密封面材料为硬质合金，公称压力 PN25~PN160，阀体材料为碳素钢（Z11H-25~63 Z11Y-25~160）、锻钢（Z11H-100~160）、铬钼钢（Z11Y-25I~63I）、铬镍钛不锈钢（Z11Y-25P~160P）的闸阀。
| 价格： | 价格面议 |
|---|---|
| 更多信息 | |
| 分享： |
|
上一条：
Z641H/W 气动闸阀
下一条：
Z41Y-16/320C 锻钢法兰闸阀
产品介绍
一、承插式锻钢闸阀--概述
Z11H、Z11Y 型 PN25~PN160承插式锻钢闸阀：手动、内螺纹连接、明杆楔式单闸板，Z11H 阀座密封面材料为 Cr13 系不锈钢、Z11Y 阀座密封面材料为硬质合金，公称压力 PN25~PN160，阀体材料为碳素钢（Z11H-25~63 Z11Y-25~160）、锻钢（Z11H-100~160）、铬钼钢（Z11Y-25I~63I）、铬镍钛不锈钢（Z11Y-25P~160P）的闸阀。
二、承插式锻钢闸阀--性能参数
Z11H、Z11Y 型 PN25~PN160 承插式锻钢闸阀主要性能参数 型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质 Z11H-25 25 2.5 ≤425 水、蒸汽、油品 Z11H-40 40 4.0 Z11H-63 63 6.3 Z11H-100 100 10 ≤450 Z11H-160 160 16 Z11Y-25 25 2.5 ≤425 水、蒸汽、油品 Z11Y-40 40 4.0 Z11Y-63 63 6.3 Z11Y-100 100 10 Z11Y-160 160 16 Z11Y-25I 25 2.5 ≤550 蒸汽、油品 Z11Y-40I 40 4.0 Z11Y-63I 63 6.3 Z11Y-25P 25 2.5 ≤150 弱腐蚀性介质 Z11Y-40P 40 4.0 Z11Y-63P 63 6.3 Z11Y-100P 100 10.0 Z11Y-160P 160 16.0 Z11H、Z11Y 型 PN25~PN160 承插式锻钢闸阀零部件材料 型号 材料 阀体、阀盖、闸板 闸杆 密封面 填料 Z11H-25 碳素钢 铬不锈钢 铬不锈钢或碳钢堆焊硬质合金 石棉石墨或柔性石墨 Z11H-40 Z11H-63 Z11H-100 锻钢 锻钢 铬不锈钢 - Z11H-160 Z11Y-25 碳素钢 铬不锈钢 铬不锈钢或碳钢堆焊硬质合金 石棉石墨或柔性石墨 Z11Y-40 Z11Y-63 Z11Y-100 Z11Y-160 Z11Y-25I 铬钼钢 耐热钢或铬不锈钢 铬钼钢堆焊硬质合金 石棉石墨或柔性石墨 Z11Y-40I Z11Y-63I Z11Y-25P 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛钢堆焊硬质合金 柔性石墨或聚四氟 Z11Y-40P Z11Y-63P Z11Y-100P Z11Y-160P 三、承插式锻钢闸阀--产品外形及结构尺寸
Z11H PN25~PN63 承插式锻钢闸阀主要外形及结构尺寸 (mm) DN Rc / in L D H H1 D0 重量/ kg 15 Rc ½ 90 34 208 229 120 3.5 20 Rc ¾ 100 44 244 275 140 5.7 25 Rc 1 110 48 261 296 160 6.9 32 Rc 1¼ 120 56 270 310 160 8.5 40 Rc 1½ 135 64 304 352 200 12.3 50 Rc 2 155 75 318 377 240 30 Z11Y PN25~PN160 承插式锻钢闸阀主要外形及结构尺寸 (mm)
