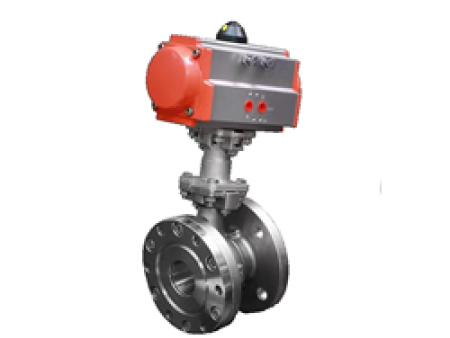

XGFQ641F-16P 气动斜杆式放料球阀

XGFQ641F-16P 气动斜杆式放料球阀是上兆阀门研发生产的一种阀杆采用倾斜式特点来设计制造的,主要由阀体、阀座、球体、阀杆及传动装置组成,通过气动执行装置驱动球芯旋转,来达到开关的功能,气动釜底放料球阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。是一种专门为带夹套反应釜、工业容器、储罐设计的罐底放料球阀。应用于制药发酵反应釜、化学配料罐、生物反应釜、石化过程、化妆品混合容器、食品配料罐等严格的工业环境。倾斜式阀杆设计,操作部分与容器罐底的成斜角,因此距离拉大,避免执行器与保温夹套层的干涉。采用ISO 5211高平台设计,无需连接支架和轴套,使安装执行器变简单。
价格: 价格面议
更多信息
分享:
关键词: 气动斜杆式放料球阀

产品介绍


气动斜杆式放料球阀--产品概述:


XGFQ641F-16P 气动斜杆式放料球阀是上兆阀门研发生产的一种阀杆采用倾斜式特点来设计制造的,主要由阀体、阀座、球体、阀杆及传动装置组成,通过气动执行装置驱动球芯旋转,来达到开关的功能,气动釜底放料球阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。是一种专门为带夹套反应釜、工业容器、储罐设计的罐底放料球阀。应用于制药发酵反应釜、化学配料罐、生物反应釜、石化过程、化妆品混合容器、食品配料罐等严格的工业环境。倾斜式阀杆设计,操作部分与容器罐底的成斜角,因此距离拉大,避免执行器与保温夹套层的干涉。采用ISO 5211高平台设计,无需连接支架和轴套,使安装执行器变简单。


气动斜杆式放料球阀--特点:


1、新型气动斜杆式放料球阀采用三段式组合结构,分别为弧形法兰、中法兰和阀体组成。安装时,先将弧形法兰取下与罐底焊接,用螺栓与阀体连接,阀体与斜阀杆设计,阀杆于阀体管道呈现出105°的倾斜角,该结构设计避免安装执行机构与罐底接触。无积料设计,球体为弧面设计,在阀门关闭时,球面弧形于连接罐底弧形法兰保持一致,形成*连接,避免物质残留。


2、XGFQ641F-16P气动斜杆式放料球阀是借助于阀门底部法兰(凸缘)焊接或法兰连接于反应釜或储罐和其它容器的底部,因此,消除工艺介质通常在容器出口的残留现象,实现排空、排净的功能。釜底放料球阀阀内采用镜面抛光,具有排放物料*、无残留、无泄漏、密封性能好等优点,应用于制药、生物、精细化工、食品等洁净行业的反应容器排料使用。


3、气动斜杆式放料球阀采用与反应釜焊接的方式进行连接,通用性强,能在满足釜底球阀的工作需求的同时,可以快速拆卸进行更换和维修。安装在反应釜底端的切断阀,用于切断釜底介质流出的阀门,因安装位置特殊,要求阀门尽可能靠近釜底,在关闭时,阀门与反应釜之间的空间尽可能小,以减小反应介质反应不充分及介质浪费。


4、XGFQ641F-16P气动斜杆式放料球阀不锈钢主体脱蜡精密铸造,阀杆防静电装置,ISO5211平台连接设计,方便安装气动执行器和电动执行器。气动型配套附件有单/双作用气动执行器,隔爆型电磁阀,本安型电磁阀,隔爆型信号反馈,空气过滤减压阀及手动装置。或依据用户提供的参数进行配置。


5、气动斜杆式放料球阀有接触面凸缘和弧面设计2款产品,105°的倾斜角阀杆设计,避免安装执行器与罐底接触。产品有凸缘与弧面设计,在阀门关闭时,球面弧形*避免物质残留。
