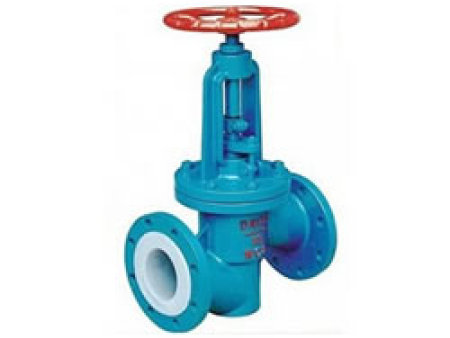

J41J 衬胶截止阀

衬胶截止阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。
价格: 价格面议
更多信息
分享:
关键词: 衬胶截止阀

产品介绍

一、J41J衬胶截止阀--概述



J41J衬胶截止阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。



二、J41J衬胶截止阀--设计标准




遵循规范STANDARD
设计于制造GB 12233/GB 12235
结构长度GB 12221(长-短系列)
法兰尺寸JB 78/JB 79(GB,HG,SH)
压力试验GB/T 13927
标志GB 12220
供货GB/T 12252




三、J41J衬胶截止阀--试验测试



衬里层:电火花检测


试验与检验按GB/T13927标准


公称压力:PN(MPa)


阀体:PN×1.5



密封:PN×1.1



四、J41J衬胶截止阀--主要零件材料




阀体铸铁、球墨铸铁、碳钢、不锈钢
蝶板铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆碳钢镀镍磷、不锈钢
阀座密封圈胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
手轮铸铁、碳钢




五、J41J衬胶截止阀--主要尺寸参数




公称通径DN公称压力MPa工作压力MPaL
mm
D
mm
D1
mm
n-Φd
mm
H1
mm
H2
mm
Do
mm
质量
151.6
1.0
1.6
1.0
13095654-142132321004
20150105754-142242461006
25160115854-142402721208
321801401004-1826228512010.5
402001501104-1828331014016.5
5023601651254-1831134514018.
6529018514514-1836641016026
80310200606/2-1838843020036.5
1003502201806/2-1846353528058
1254002502106/2-1849557538064
1504802852406/2-225606032085
2004953402956/2-22615715360155
25062240535510/2-22790935500243
30069846041010/2-229081100500295
