F343X盲板阀

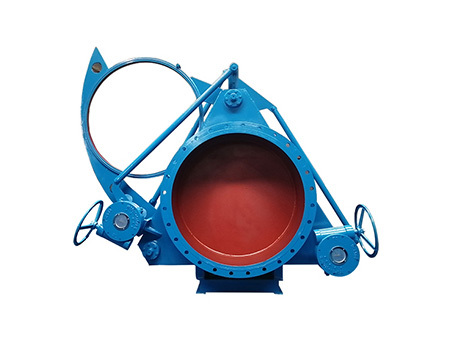

F343X蜗轮扇形盲板阀又称蜗轮扇形眼镜阀,翻板阀,扇形阀,由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。
留言咨询 更多信息
分享:
关键词: F343X盲板阀

产品介绍

盲板阀产品概述

F343X蜗轮扇形盲板阀又称蜗轮扇形眼镜阀,翻板阀,扇形阀,由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管连接,左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。三根丝杆中上面一根丝杠中间装有盲板,盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避免密封圈擦伤,其中一根丝杆上装有蜗轮传动机构,实现松开夹紧阀体的目的。

蜗轮扇形盲板阀主要性能参数

公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.40 0.225 0.15 0.075
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
<120 <250 <300
适用介质 煤气等有毒、有害、易燃气体
采用标准 连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
主要零部件材料 阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

蜗轮扇形盲板阀主要外形连接尺寸

F343X盲板阀


DN D D1 b n-φd L
300 440 395 22 12-φ22 500
350 490 445 22 12-φ22 500
400 540 495 22 16-φ22 600
450 595 550 24 16-φ22 600
500 645 600 24 16-φ22 600
600 755 705 24 20-φ26 600
700 860 810 26 24-φ26 800
800 975 920 26 24-φ30 800
900 1075 1020 28 24-φ30 800
1000 1175 1120 30 28-φ30 800
1100 1275 1220 30 28-φ30 800
1200 1375 1320 30 32-φ30 800
1300 1475 1420 32 32-φ30 800
1400 1575 1520 32 36-φ30 850
1500 1675 1620 32 36-φ30 850
1600 1790 1730 32 40-φ30 850
1800 1990 1930 32 44-φ30 1100
2000 2190 2130 32 46-φ30 1100
