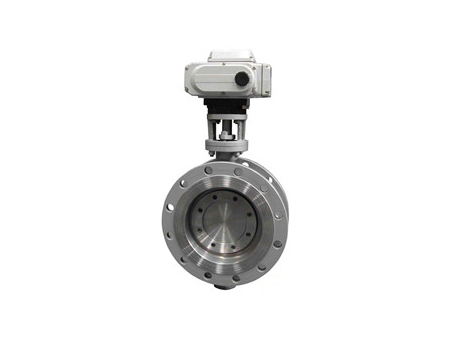

D943H电动硬密封蝶阀

硬密封法兰电动蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,法兰连接安全可靠。该金属硬密封蝶阀广泛用于介质介质温度高,强冲蚀性,气蚀强的冶金、电力、石油化工系统的装置和管路中,作调节流量和载断流体使用,在某些管路中是闸阀、截止阀的良好替代品。
留言咨询 更多信息
分享:
关键词: D943H电动硬密封蝶阀

产品介绍

  电动硬密封蝶阀产品概述

硬密封法兰电动蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,法兰连接安全可靠。该金属硬密封蝶阀广泛用于介质介质温度高,强冲蚀性,气蚀强的冶金、电力、石油化工系统的装置和管路中,作调节流量和载断流体使用,在某些管路中是闸阀、截止阀的良好替代品。

  法兰电动硬密封蝶阀特点

1、采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小
5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、电动驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

  法兰电动硬密封蝶阀主要技术参数

  公称通经DN(mm)  50~2000
  公称药理PN(MPa)  0.6  1.0  1.6  2.5
  密封试验(MPa)  0.66  1.1  1.76  2.75
  强度试验(MPa)  0.9  1.5  2.4  3.75
  适用温度  碳钢:-29℃~425℃不锈钢:-40℃~650℃
  适用介质  水、空气、天然气、油品及弱腐蚀性流体
  泄漏率  符合GB/T13927-92标准
  控制方式  普通开关型(开关两位控制)、智能调节(4~20mA模拟量信号控制)

  法兰电动硬密封蝶阀主要零部件材料:

  零件名称  材料
  阀体  WCB、合金钢、不锈钢、QT450-10
  蝶板  WCB、合金钢、不锈钢、QT450-10
  阀轴  2Cr13不锈钢、合金钢
  密封圈  不锈钢圈
  填料  柔性石墨

  法兰电动硬密封蝶阀采用标准:


  制造标准
  JB/T 8527-97
  法兰标准  GB9113-2000
  结构长度标准  GB12221-89
  检验标准  GB/T 13927-92

  法兰电动硬密封蝶阀结构尺寸

D943H电动硬密封蝶阀

  公称通径
  DN
  外形尺寸  连接尺寸
  L  PN0.6MPa  PN1.0MPa
  短  长  D  D1  Z-d  D  D1  Z-d
  50  108  150  140  110  4-14  165  125  4-18
  65  112  170  160  130  4-14  185  145  4-18
  80  114  180  190  150  4-18  200  160  8-18
  100  127  190  210  170  4-18  220  180  8-18
  125  140  200  240  200  8-18  250  210  8-18
  150  140  210  265  225  8-18  285  240  8-22
  200  152  230  320  280  8-18  340  295  8-22
  250  165  250  375  335  12-18  395  350  12-22
  300  178  270  440  395  12-22  445  400  12-22
  350  190  290  490  445  12-22  505  560  16-22
  400  216  310  540  495  16-22  565  515  16-26
  450  222  330  595  550  16-22  615  565  20-26
  500  229  350  645  600  20-22  670  620  20-26
  600  267  390  755  705  20-26  780  725  20-30
  700  292  430  860  810  24-26  895  840  24-30
  800  318  470  975  920  24-30  1015  950  24-33
  900  330  510  1075  1020  24-30  1115  1050  28-33
  1000  410  550  1175  1120  28-30  1230  1160  28-36
  1200  470  630  1405  1340  32-33  1455  1380  32-39
  1400  530  710  1630  1560  36-36  1675  1590  36-42
  1600  600  790  1830  1760  40-36  1915  1820  40-48
  1800  670  870  2045  1970  44-39  2115  2020  44-48
  2000  760  950  2265  2180  48-42  2325  2230  48-48
