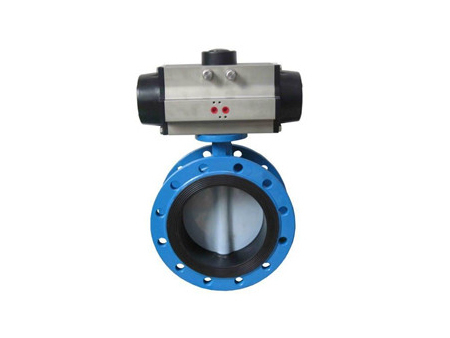

气动软密封蝶阀
D641X气动软密封蝶阀系列产品由阀体、蝶板、阀杆、气动执行器主要零件组成，靠压缩空气驱动气动执行器运动带动阀杆转动，传动蝶板做90度旋转达到启闭效果。法兰连接、结构简单，安装方便，特别适用安装距离短，大口径管路中。
| 留言咨询 更多信息 | |
| 分享： |
|
上一条：
手动软密封不锈钢蝶阀
下一条：
D341J法兰衬胶蝶阀
产品介绍
气动软密封蝶阀产品概述
D641X气动软密封蝶阀系列产品由阀体、蝶板、阀杆、气动执行器主要零件组成，靠压缩空气驱动气动执行器运动带动阀杆转动，传动蝶板做90度旋转达到启闭效果。法兰连接、结构简单，安装方便，特别适用安装距离短，大口径管路中。通过选配不同类型的气执行器，可适合不同工艺控制要求，广泛使用于多种自控管路和装置中。
气动软密封蝶阀主要零部件材料
零件名称
材料
阀体
WCB、合金钢、不锈钢、QT450-10
蝶板
WCB、合金钢、不锈钢、QT450-10
阀轴
2Cr13不锈钢、合金钢
密封圈
EPDM 、多层硬密封
填料
PTFE、 石墨填料
气动软密封蝶阀主要性能参数
公称通经DN（mm)
50～300
公称药理PN（MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
控制方式
开关型、调节型
气动软密封蝶阀的外形尺寸和连接尺寸
1.6MPa D641X-16 主要外形尺寸DN L D D1 n-d 50 108 165 125 4-18 65 112 185 145 4-18 80 114 200 160 8-18 100 127 220 180 8-18 125 140 250 210 8-18 150 140 285 240 8-22 200 152 340 295 12-22 250 250 405 355 12-26 300 270 460 410 12-26 350 290 520 470 16-26 400 310 580 525 16-30 450 330 640 585 20-30 500 350 715 650 20-33 600 390 840 770 20-36 700 430 910 840 24-36 800 470 1025 950 24-39 900 510 1125 1050 28-39 1000 550 1255 1170 28-42 1.0MPa D941X-10 主要外形尺寸
DN L D D1 n-d 50 108 165 125 4-18 65 112 185 145 4-18 80 114 200 160 8-18 100 127 220 180 8-18 125 140 250 210 8-18 150 140 285 240 8-22 200 152 340 295 8-22 250 250 395 350 12-22 300 270 445 400 12-22 350 290 505 460 16-22 400 310 565 515 16-26 450 330 615 565 20-26 500 350 670 620 20-26 600 390 780 725 20-30 700 430 895 840 24-30 800 470 1015 950 24-33 900 510 1115 1050 28-33 1000 550 1230 1160 28-36
